充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。標準環室孔板、法蘭孔板節流裝置是無刻度的流量測量裝置，它與氣動、電動差壓變送器或雙波紋管差壓變送器配套使用。在冶金、化工、石油、電力工業系統連續測量介質溫度≤400℃的液體、氣體、蒸汽流經孔板所產生的壓差，又變送器將該壓差訊號轉換成比例的輸出信號，再有二次儀表或調節器，對被測量流量進行記錄，指示或調節?；驹?在管道內部裝上孔板或噴咀等節流件，由于節流件的孔徑小于管道內徑，當流體流經節流件時，流束截面突然收縮，流速加快。節流件后端流體的靜壓力降低，于是在節流件前后產生產生靜壓力差，該靜壓力差與流體過的流體流量之間有確定的數值關系，用差壓變送器（或差壓計）測量節流件前后的差壓，實現對流量的測量。

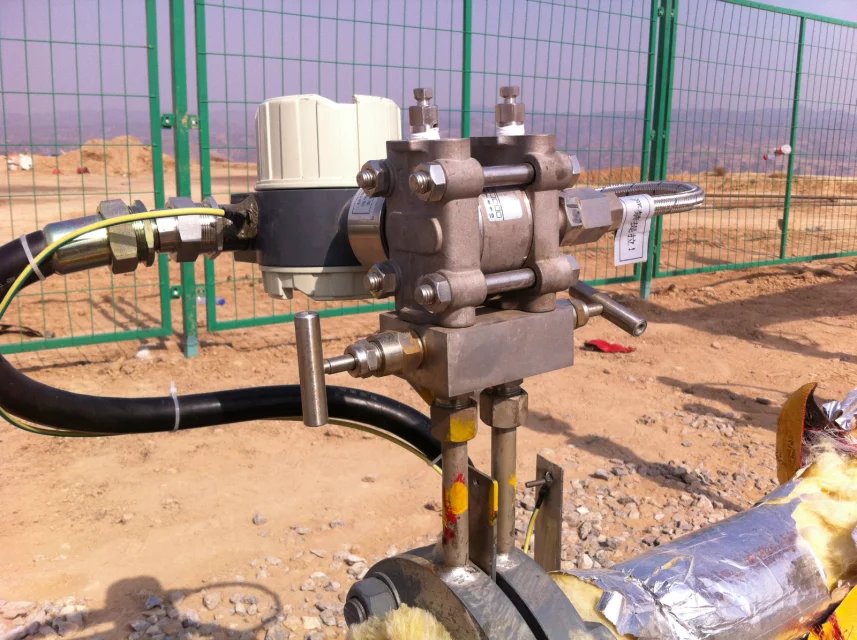

孔板流量計的安裝使用

?

　　取壓方式:

　　A.被測流體為液體時，為防止氣泡進入到牙關，取壓扣應處于工藝管道中心線下偏≤45°的位置上正負取壓口處于與管道對稱位置時，兩者應在同一水平面上

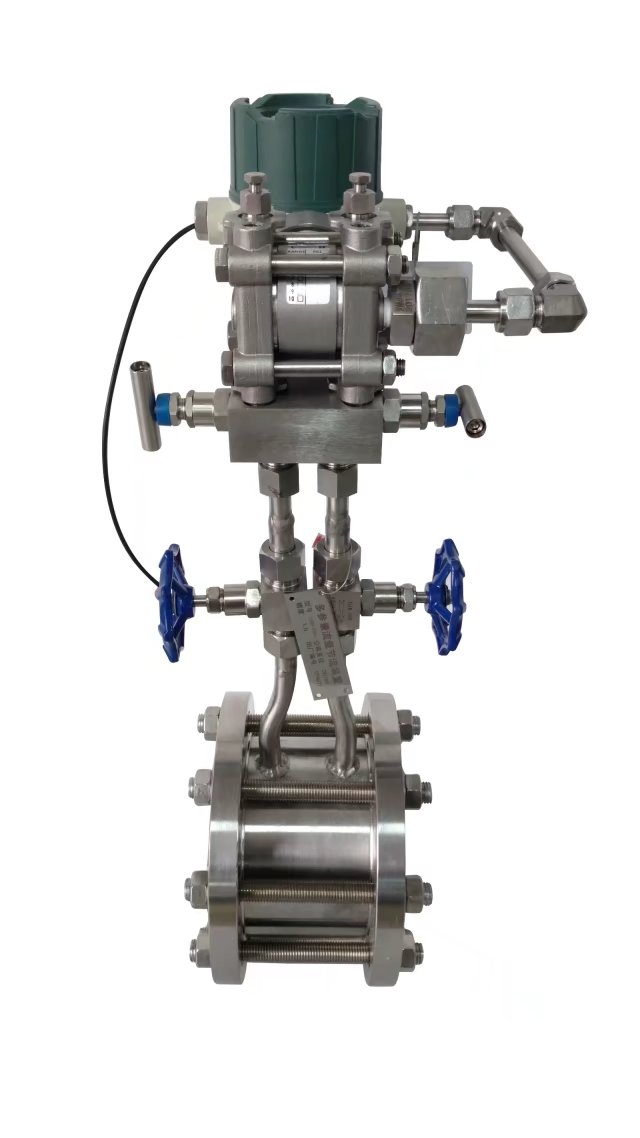

孔板流量計的安裝使用

　　B.被測流體為氣體時，為防止液體（冷凝液）進入導壓管，取壓口應處工藝管道中心管道上方線上插≤45°的位置，正負取壓口處于與管道對稱位置時，兩者應在同一水平線上。

　　C.被測流體為蒸汽時，應保證冷凝器 中冷凝液面恒定和正負導壓管上的冷凝面高度一致，正負壓口處于與管道對稱位置時，兩者應在同一水平面上

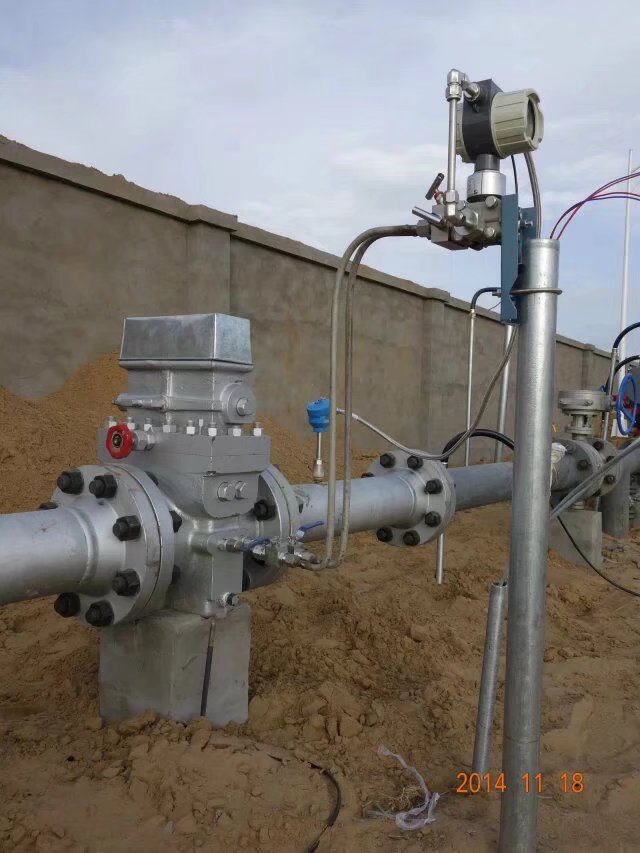

孔板流量計的安裝使用

?

?

　　測量方式：

　?、贉y量液體測量液體流量時工藝管道水平安裝，差壓變送器的位置處于節流裝置下方時，取壓口應在節流裝置的水平中心軸線下偏45°角引出，這可以消樣除由流體傳放出的氣體進入導壓管和差壓變送器（如圖左）。若差壓變送器處于節流裝置的上方時，除取壓口下偏≤45°角然后向上引導壓管外，應在導壓管的最高點裝置集器或排氣閥（ 如圖右）。

　　②.測量水蒸汽測量蒸汽流量時，安裝方式一般為差壓變送器低于、高于節流裝置兩種。取壓口位置應附合上述安裝要求，并在導壓管制高點處裝上放氣閥和氣體收集器。

　?、?測量氣體測量介質為清潔的氣體流量時，安裝方式一般為差壓變送器高于、低于節流裝置兩種取壓口位置應符合上述安裝要求，當差壓變送器低于節流裝置時，導壓管必須向下彎至差壓變送器，并在最低處裝置放水閥和沉積器。

　　④測量腐蝕性液體和氣體測量腐蝕性的液體和氣體流量時，取壓口應附合上述安裝要求，不論管道是水平安裝或垂直安裝，差壓變送器高于或低于節流裝置，均必須在差壓變送器和節流裝置之間的隔離器，并在隔離器至差壓變送器的管路內填充隔離液，使被測流體不能與差壓變送器接觸，以免破壞差壓變送器的正常工作性能

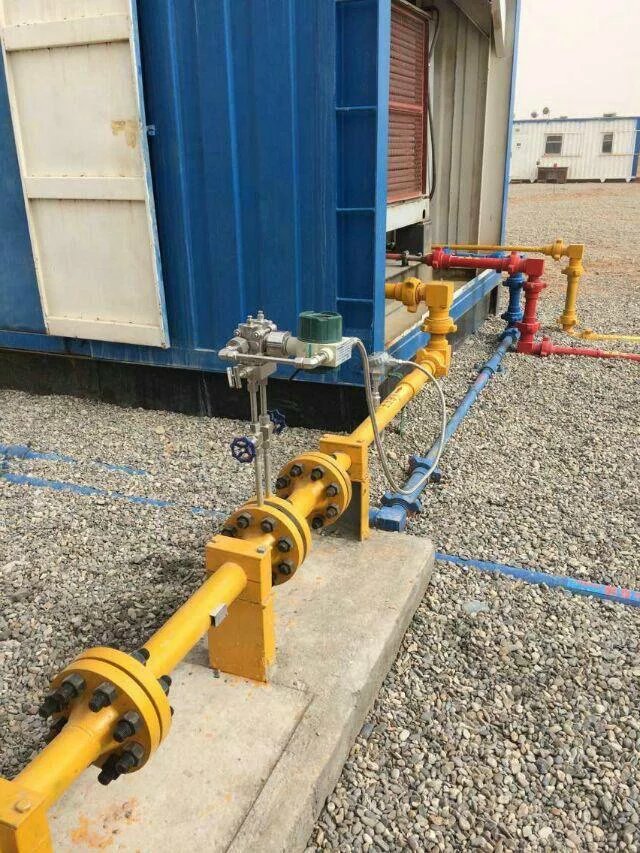

孔板流量計的安裝使用

　　注意事項：

　　1、節流件前后的直管段必須是直的，不得有肉眼可見的彎曲。

　　2、安裝節流件用得直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正稀疏。

　　3、為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布，而且使這種分布成均勻的軸對稱形，直管段必須是圓的，而且對節流件前2D范圍，其圓度要求其甚為嚴格，并且有一定的圓度指標。具體衡量方法：節流件前OD，D/2，D，2D4個垂直管截面上，以大至相等的角距離至少分別測量4個管道內徑單測值，取平均值D。任意內徑單測量值與平均值之差不得超過±0.3% ;在節流件后，在OD和2D位置用上述方法測得8個內徑單測值，任意單測值與D比較，其最大偏差不得超過±2%;節流件前后要求一段足夠長的直管段，這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關。節流件上游側第一阻力件和第二阻力件之間的直管段長度可按第二阻力件的形式和β=0.7(不論實際β值是多少)取所列數值的1/2 ；

孔板流量計的安裝使用

　　4、節流件上游側為敞開空間或直徑≥2D大容器時，則敞開空間或大容器與節流件之間的直管長不得小于30D(15D)。若節流件和敞開空間或大容器之間尚有其它局部阻力件時，則除在節流件與局部阻力件之間設有附合規定的最小直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D(15D)。5、接上信號線、電源線6、開啟進口、出口閥門，進出口閥門開度要一致7、打開不銹鋼三閥組平衡閥，緩慢開啟孔板高低壓端的閥門，待流體通過流量計后關閉不銹鋼三閥組平衡閥即可。節流裝置的安裝和適用于下列管段和管件有關：節流件上游側第一阻力件、第二阻力件，流件下右側第一阻力件，從節流件上游第二阻力件到下游第一阻力件之間的管段以及差壓訊號管路等。
